Máquina de corte de alambre de granito del alambre de la roca del alambre de la sierra

¡Haz un corte más fácil!

Parámetros técnicos

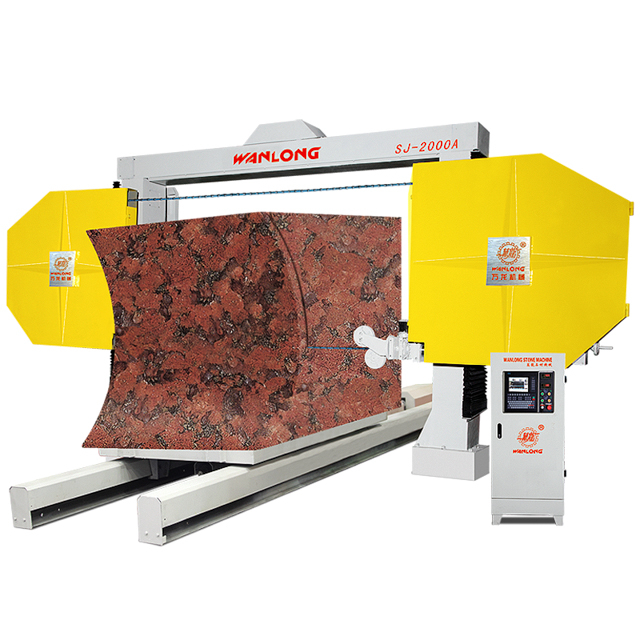

1. SJ-2000A

Sierra de alambre de control numérico

Panel CNC

Parte de los clientes de Wanlong Stone Machinery (Taller)

1, los movimientos de la máquina están controlados por un CNC de cuatro ejes. Arriba -down es el eje Y eje. El movimiento detrolley es x axis. La rotación de la rueda de la guía es un XIS. La rotación de la rueda de la guía derecha es el eje B. Los datos se pueden ingresar directamente en la CNC cuando recorta losas estándar o el programa del operador con código G. Si hay gráficos complejos, puede dibujar gráficos con AutoCAD en formato DXF y colóquelo en la interfaz USB. Cuando se coloca en la interfaz USB, el sistema CNC puede leer el formato DXF y generar automáticamente el programa.

Visualización de detalles

1, procesamiento de escenas

2, sistema controlado por computadora

2, la máquina está provista de una estructura constante, que incluye haz superior, dos columnas verticales, caja cuadrada, unidad de tensión hidráulica, dos volantes grandes. El lado izquierdo instale un gran volante accionado y un dispositivo de tensión hidráulica. El dispositivo de tensión hidráulico controla la tensión del alambre de diamante o se afloja, al mismo tiempo, mantenga la presión del cable de diamante. El lado derecho instale un volante de conducción y el motor principal, el volante de conducción se acciona por motor principal con la correa. Puede controlar la velocidad del cable entre 0-40 m / s a ​​través del inversor. La máquina puede cortar diferentes tipos de material de piedra.

EXPOSICIÓN

Equipo orientado al cliente, honesto y altamente responsable.

3, para reducir el desgaste del cable de diamante y mantener el alambre de diamante estable, la máquina está equipada con cuatro ruedas guía (diámetro: 200 mm). Las ruedas de guía están protegidas por forros de goma que se pueden cambiar fácilmente una vez que se desgastan. Guíe la rueda Gire de acuerdo con la forma de corte, controlada por motor de paso.
4, según el tamaño de la piedra, equipamos con un sistema eléctrico para acercar las ruedas de guía que es para ajustar el ancho de corte como el tamaño de la piedra, lo que reduce el valor del arco al cortar con un cable de diamante.
5, la tabla de carrito es de 3000 x 2000 mm y tiene una capacidad máxima de 40 toneladas. no puede girar
6. La mesa de trabajo se está ejecutando por tornillo de plomo y se mueve en los ferrocarriles. El tornillo de plomo se empapa con aceite en una cubierta cerrada de polvo y agua (producto de patente). Eso extendería el tiempo de vida del tornillo y el riel.
7. Tiene alarma automática si se rompe el cable.
8. Equipamos un sistema de enfriamiento para el cable de diamante. Puede detectar la presión del agua. La máquina se detendrá automáticamente en caso de agua sin agua o un flujo de agua insuficiente, para proteger el cable de diamante.
9, los tornillos hacia arriba y hacia abajo están cubiertos con un tubo plástico corto para sostener la grasa y engrasarse. Protegido con cubierta de polvo contra polvo y agua.
