QSQ-2200/2500/3000
WANLONG
¡Haz un corte más fácil!
Strcuture pesado, sistema de control lógico Operación fácil juntos

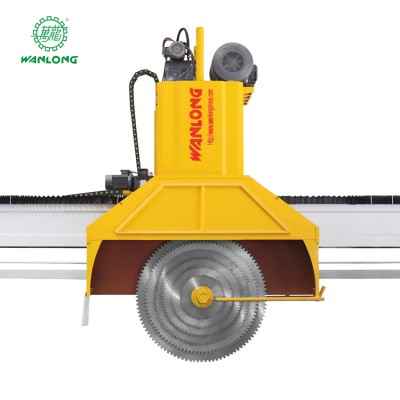

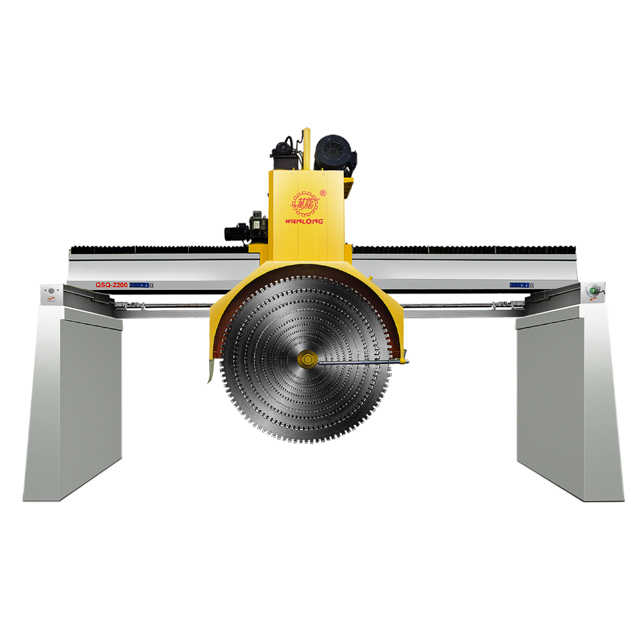

QSQ-2200 / 2500/3000 Bridge MultiBlade Block Cutter:
Características
Alta eficiencia para el bloque de corte en losas con combinación de múltiples cuchillas, esta máquina es el equipo ideal para producir losas grandes.
1. Motor principal de Siemens con asientos más fuertes.
2. PANASONIC PLC y inversor.
3. Encoder para X, Y, Z Movimiento.
4. Fuerte hierro fundido HT200.
5. Los rieles de la guía de doble forma en V realzan el corte y movimiento suave.
6. Fácil de tocar el panel táctil para operar.
7. Sistema de bloqueo en el haz vertical para proteger la colapión de la máquina.
8. Sistema de elevación hidráulica rápida.
9. 110 m 2 por 10 horas para un granito medio duro.
Parámetros técnicos
1. QSQ-2200 / 2500/3000
Puente MultiBlade Block Cutte
Modelo | Unidad | QSQ-2200 | QSQ-2500 | QSQ-3000 |
Diámetro máximo de la cuchilla. | mm | 2200 | 2500 | 3000 |
Número máximo de cuchillas | ordenador personal | 9 | 9 | 5 |
Combinación de cuchillas | mm | 2200/2000/1800/1600 / | 2500/2200/2000/1800/1600 | 3000/2500/2000/1500/1000 |
Potencia del motor principal | kw | 1400/1200/1000/800/600 | / 1400/1200/1000/800 | 65 |
Tamaño máximo de corte | mm | 45/55 | 45/55 | 3800 × 2100 × 1350 |
Dimensión global | mm | 3600 × 2100 × 950 | 3300 × 2100 × 1100 | 8500 × 4000 × 6100 |
Consumo de agua | m³ / h | 7500 × 4000 × 5500 | 7500 × 4000 × 5500 | 30 |
Peso | Montones | 30 | 30 | 16 |
2. Segmentos relevantes
Núcleo de acero (mm) | 5.5 | 6.5 | 7.2 |
Tamaño del segmento (mm) | 24 × 7.4 / 6.6 × 15 | 24 × 8.4 / 7.6 × 15 | 24 × 9.2 / 8.4 × 15 |
Esta máquina usa el inversor para controlar la alimentación a la izquierda, puede ajustar la velocidad de acuerdo con el tipo diferente de piedras. Utiliza un sistema de elevación hidráulico, rebanar hacia atrás. Use la tuerca de tornillo de alta precisión que conduce, la cortada automática, las piezas principales adoptan materiales importados.
3. Pantalla táctil
Interfaz gráfica simple
Visualización de detalles
1. Utilizando los componentes hidráulicos de Taiwan Qiyang para una respuesta más sensible y un rendimiento confiable.
2. Utilizando Siemens o motor principal de primera clase, más potente, corte y ahorro de energía, ayuda a ahorrar costo para los clientes.
3. Utilizando Panasonic PLC, inversor Panasonic, contactor FUJI y otras piezas eléctricas importadas para garantizar la calidad y la operación fácil.
4. Adopta el sistema de elevación hidráulica de tipo pilar con cuatro pilares para el movimiento hacia arriba y hacia abajo. Guía cromada Pilares y guía portátil Bush conduce a una brecha más pequeña y apariencia elegante. Además, el sellado de múltiples capas dentro del arbusto da una buena resistencia a las fugas de agua, polvo y aceite, mejora la vida útil.
5. Uso del codificador para el movimiento X, Y, Z para garantizar una precisión de alta posición y reducir la intensidad del trabajo.
6. Corte preciso
El bloque de piedra se puede colocar en el suelo directamente para ahorrar un funcionamiento y sus costos de mantenimiento.
Por lo tanto, toda la máquina aparece como alta eficiencia de corte, alta precisión de rebanado, plateado de placa después del corte, alta estabilidad, fácil operación para lograr un granito de corte especial y bloque de mármol con alto valor.
Servicio de Pre-Sales
1. Control de consulta y consultoría.
2. Ver nuestra fábrica.
3. Visitar las fábricas de piedra locales para ver nuestro rendimiento de la máquina.
4. Visitar las fábricas de piedra locales para ver nuestro rendimiento de la máquina.
5. Servicio postventa
Técnico de despacho a ultramar para la instalación de la máquina y transmitir cómo operar la máquina.
6. Warnteee 12 meses
Envío de embalaje
Packge depende de la cuanidad y la función del producto.
Embalaje digno del mar, completamente envuelto con membrana impermeable y burbujas de aire. 1 Conjunto con un contenedor de 20 pies (20GP) o LCL
EXPOSICIÓN
Equipo orientado al cliente, honesto y altamente responsable.
Cuarto, análisis de problemas comunes cuandocortepiedra
1. RAZONES PARA BAJOcuttLa eficiencia puede ser:
(1) elsegmentono es afilado, y la base de acero es pobre en rigidez;
(2) la velocidad de la línea de la cuchilla no es adecuada;
(3) La potencia del motor principal es demasiado pequeña;
(4) El cinturón de transmisión principal se desliza;
(5) El espacio de la patineta es demasiado grande;
(6) elcaja de husillosoportandobrechano es adecuado;
(7) elcaja de husilloEl rodamiento se quita del anillo exterior;
(8) La hoja de sierra no se ensambla bien;
(9) el anillo interiorbrechasdel cojinete del husillo es demasiado grande;
(10) Doblando la deformación del eje principal;
(11) la línea de la hoja de sierraArkansasvelocidad,Profundidad de alimentación no coincide convelocidad de la máquina;
(12) la cuerda de tracción de la máquina está deslizándose;
(13) Agua de enfriamiento insuficiente;
(14) Toda la máquina está solamente fija.
Certificación
Introducción de la Compañía
La fabricación y el uso de herramientas hacen que los seres humanos tengan las posibilidades de obtener más recursos naturales y crear una brillante civilization.Wanlong se ha dedicado a la aplicación de corte y piedra de piedra desde 1993.Today, un promedio diario de 100,000 piezas de herramientas de diamante WANLONG se exportan alrededor de la mundo. Insistiendo en la innovación tecnológica, continuamos creando herramientas de diamantes más eficientes y más rentables. Hemos desarrollado panel de piedra laminado.
